JDW系列驱动型液压扭矩扳手
● 最大工作压力70 MPa，精度达到±3%
● 从112～72000 N.m共11个型号
● 360°×180°旋转油管接头，无使用空间限制
● 方驱连接高强度套筒工作，螺栓适应范围广
● 可选配四角驱动轴或六角驱动轴
● 盖板上标有扭矩换算表格
● 扳机式锁扣，可将360°微调式反力臂放置在任意的固定支点上
●铝钛合金一体成型机身，高强度，高韧性
●新型防松接头，保证油路畅通

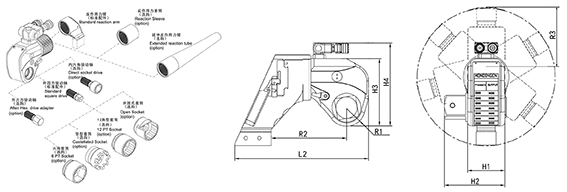

JDW系列驱动型液压扭矩扳手选型表
型号 | JDW-07 | JDW-1 | JDW-3 | JDW-5 | JDW-8 | JDW-10 | JDW-15 | JDW-20 | JDW-25 | JDW-35 | JDW-50 |
扭矩范围(N.m) | 112～1120 | 183～1837 | 451～4512 | 752～7528 | 1078～10780 | 1551～15516 | 2063～20637 | 2666～26664 | 3472～34725 | 4866～48666 | 7200～72000 |
螺栓规格(M) | 14～30 | 16～36 | 22～48 | 27～56 | 30～64 | 36～72 | 39～80 | 42～90 | 48～100 | 64～120 | 72～125 |
重量(kg) | 1.6 | 2.6 | 5.4 | 8.7 | 11.7 | 14.8 | 22 | 27.8 | 35.5 | 49.4 | 90 |
L2 | 139.3 | 173 | 244 | 285.5 | 311 | 339.7 | 395 | 450.8 | 459.2 | 495.5 | 516 |
H1 | 42 | 50 | 68 | 80 | 90 | 100 | 110 | 120 | 137 | 153 | 160 |
H2 | 65.8 | 72 | 95.3 | 123 | 130.5 | 140.8 | 178.7 | 188.2 | 215.6 | 216 | 222.6 |
H3 | 76.2 | 95.5 | 127 | 149 | 167 | 182 | 200.3 | 220 | 247 | 282 | 290.5 |
H4 | 119 | 138.3 | 176.5 | 198.5 | 216.5 | 231.5 | 249.8 | 269.5 | 296.5 | 331.5 | 340 |
R1 | 20.5 | 26 | 34 | 39 | 47 | 51 | 55 | 59 | 66 | 77 | 81 |
R2 | 68.3 | 84.5 | 131.3 | 158 | 171 | 174 | 222.5 | 250.5 | 250.5 | 279 | 258.5 |
R3 | 72 | 88 | 120 | 135 | 160 | 164.7 | 196 | 209 | 216.7 | 230.2 | 246 |
驱动轴(英寸) | 3/4″ | 3/4″ | 1″ | 1-1/2″ | 1-1/2″ | 1-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ | 2-1/2″ |
