HTS系列液压螺栓拉伸器

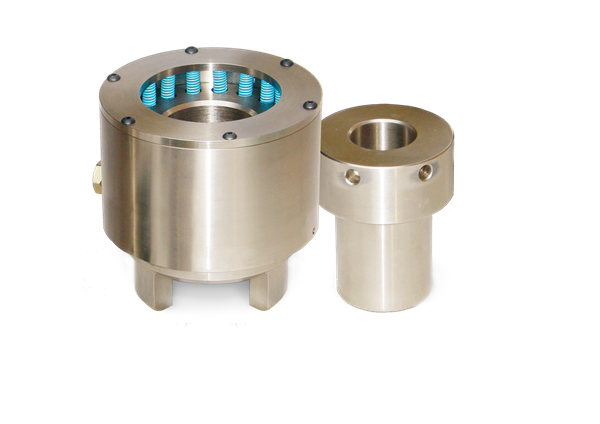

Cloud Zoom small image

HTS系列液压螺栓拉伸器

名称：HTS系列液压螺栓拉伸器

更多推荐 > >

可在线通过咨询了解详情

通过以下按钮进入下一步

HTS系列液压螺栓拉伸器


●超行程保护，大大减少因操作失误引起的密封损坏

●拥有其他形式拉伸器的各项优点

●适用性强，一种型号可以用于多种规格螺栓

●出力:486～8432 KN，适用螺栓:M20～M160，最大工作压力:700～1500 bar

●弹簧自动回复，过行程保护，适合频繁使用

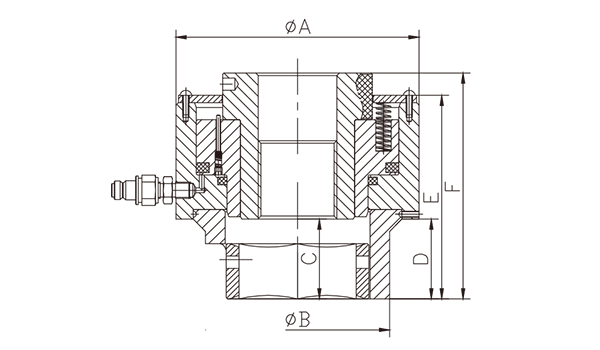

HTS系列液压螺栓拉伸器选型表

型号	适用螺栓(mm）	最大负载(KN)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	行程(mm)	重量(kg)
HTS0	M20	486	109	55	23	25	111	128	8	5
	M22			60	25	27	113	130
	M24			66	27	29	115	132
	M27			72	30	32	118	135
HTS1	M30	530	109	80	33	35	126	144		7
	M33			85	36	38	129	147
	M36			90	39	41	132	150
HTS2	M33	814	132	85	36	44	135	150		10
	M36			96	43	43	134	149
	M39			98	42	50	141	156
	M42			105	45	53	144	159
HTS3	M39	989	150	110	42	42	136	150	10	15
	M42			113	53	56	150	164
	M45			114	50	50	144	161
	M48			118	52	52	146	163
HTS4	M52	1413	174	132	55	56	154	174		20
HTS4	M56	1413	174	135	59	60	158	178		20
HTS5	M56	1649	198	135	59	60	161	179	12	25
	M60			143	64	64	165	183
	M64			150	68	68	169	187
	M68			158	72	72	173	191
HTS6	M72	2131	222	165	76	76	184	207		35
HTS6	M76	2131	222	170	80	80	188	211		35
HTS7	M76	2544	252	170	80	80	194	221		50
	M80			175	85	85	199	226
	M85			190	76	85	199	226
	M90			205	95	95	209	236
HTS8	M95	3101	282	215	100	100	214	243		65
HTS8	M100	3101	282	235	105	105	219	248		65
HTS9	M105	3792	318	240	110	110	224	254		85
	M110			235	115	120	234	264
	M115			260	120	120	234	264
HTS10	M115	4900	360	260	120	120	261	297		110
	M120			270	125	125	266	302
	M125			286	140	130	271	307
HTS11	M130	6255	108	285	135	135	276	312		130
	M135			292	140	140	281	317
	M140			300	145	145	286	322
	M145			312	165	155	296	332
HTS12	M145	8423	456	312	150	150	301	337		150
	M150			320	155	155	306	342
	M160			340	160	165	316	352
