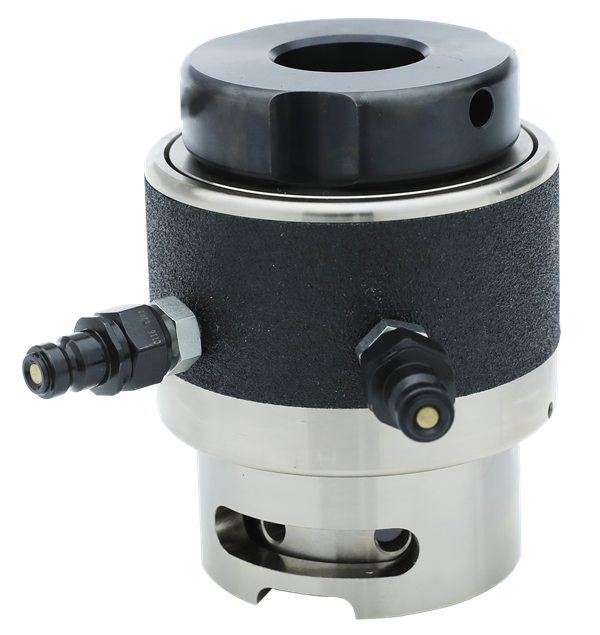

HSR系列液压螺栓拉伸器
独特的快速回复，超行程保护，活塞行程提示，活塞/油缸偏差补偿，覆盖螺栓规格1"到3-1/2"，可选配BS1560/ANSIB16.5/API的法兰，封闭式油缸设计消除了活塞在回程时杂质进入的可能性，相比手工回复的螺栓拉伸器，弹簧回复的设计大大提高了生产效率和实际操作的安全性。
●活塞行程10 mm，除了HSR0是8 mm
●最大工作压力1500bar
●螺栓超出螺母长度=1*螺栓直径

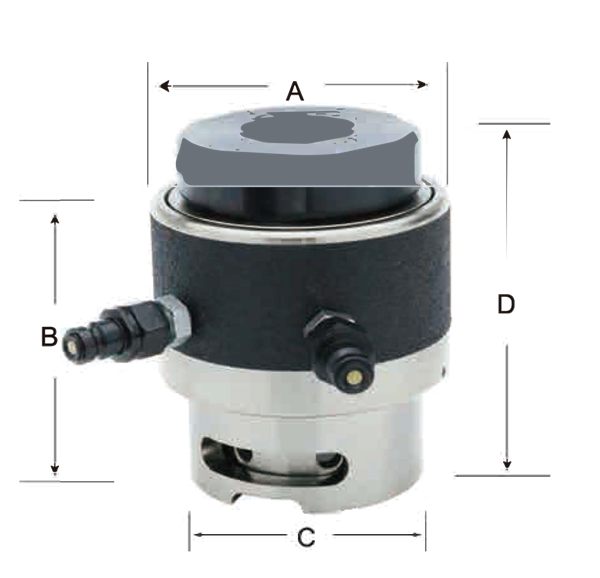

●"D"包含了螺栓在达到10mm的行程紧固后允许移动的范围
●重量包含了拉伸螺母套
HSR系列液压螺栓拉伸器选型表
型号 | 适用螺栓 | 最大负载（KN） | 受力面积(mm2) | 最大行程(mm) | 油缸复位 | 最大工作压力（bar） | 重量(kg) | A(mm) | B(mm) | C(mm) | D(mm) |
HSR0 | M20 | 160 | 1067 | 8 | 无自动复位 | 1500 | 2.5 | 66.8 | 92.5 | 63 | 113.5 |
M22 | 92.5 | 63 | 113.5 | ||||||||
HSR1 | M24 | 280 | 1867 | 10 | 自动复位 | 1500 | 3.7 | 85 | 116.5 | 68 | 141.5 |
M27 | 116.5 | 68 | 141.5 | ||||||||
HSR2 | M24 | 450 | 3003 | 10 | 自动复位 | 1500 | 5.5 | 103 | 116.5 | 75 | 141.5 |
M27 | 116.5 | 75 | 141.5 | ||||||||
M30 | 119.5 | 80 | 144.5 | ||||||||
M33 | 122.5 | 84 | 147.5 | ||||||||
M36 | 125.5 | 88.5 | 150.5 | ||||||||
HSR3 | M33 | 660 | 4400 | 10 | 自动复位 | 1500 | 7.5 | 118 | 122.5 | 92 | 149.5 |
M36 | 122.5 | 96 | 152.5 | ||||||||
M39 | 129 | 105 | 156 | ||||||||
M42 | 132 | 104.5 | 159 | ||||||||
HSR4 | M39 | 1000 | 6669 | 10 | 自动复位 | 1500 | 11.5 | 140.5 | 131.5 | 112 | 163.5 |
M42 | 134.5 | 114 | 166.5 | ||||||||
M45 | 138 | 126 | 170 | ||||||||
M48 | 141 | 123 | 173 | ||||||||
HSR5 | M52 | 1500 | 10002 | 10 | 自动复位 | 1500 | 18.5 | 175.5 | 148 | 134 | 187 |
M56 | 154.5 | 148 | 193.5 | ||||||||
M60 | 154.5 | 148 | 193.5 | ||||||||
M64 | 161 | 163 | 200 | ||||||||
M68 | 161 | 163 | 200 | ||||||||
HSR6 | M72 | 2500 | 16670 | 10 | 自动复位 | 1500 | 33 | 219 | 167 | 172 | 216 |
M76 | 174 | 182 | 223 | ||||||||
M80 | 174 | 182 | 223 | ||||||||
M85 | 180 | 190 | 229 | ||||||||
M90 | 186 | 205 | 235 | ||||||||
HSR7 | M90 | 3200 | 21336 | 10 | 自动复位 | 1500 | 47 | 252 | 186 | 230 | 241 |
M95 | 186 | 230 | 241 | ||||||||
M100 | 192 | 235 | 247 | ||||||||
HSR8 | M105 | 4100 | 27336 | 10 | 自动复位 | 1500 | 63.5 | 283 | 199 | 255 | 264 |
M110 | 199 | 255 | 264 | ||||||||
M115 | 205 | 260 | 270 |
